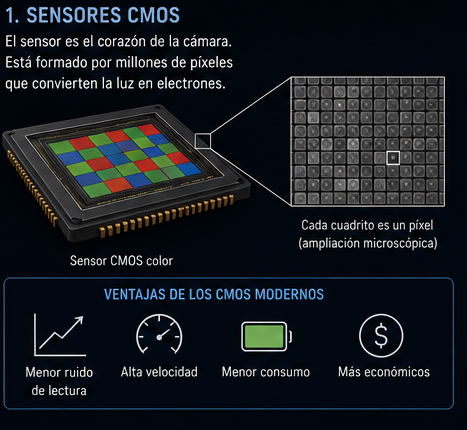

Toda cámara astronómica moderna gira alrededor de un componente fundamental: el sensor.
El sensor es el auténtico corazón de la cámara. Es la superficie encargada de recibir la luz procedente del telescopio y transformarla en información digital.
Hoy en día, la mayoría de cámaras astronómicas utilizan sensores CMOS (Complementary Metal-Oxide Semiconductor). Aunque el nombre pueda sonar complejo, la idea básica es bastante sencilla: un sensor CMOS es una superficie formada por millones de pequeños detectores de luz.
Cada uno de esos detectores recibe el nombre de píxel.
Y cada píxel funciona como un diminuto recipiente capaz de recoger fotones durante la exposición.
La revolución de los sensores CMOS ha cambiado enormemente la astrofotografía moderna. Durante años, los sensores CCD dominaron el mercado astronómico por su excelente calidad de imagen y bajo ruido. Sin embargo, los CMOS actuales han alcanzado niveles de rendimiento extraordinarios.
Ofrecen:
- menor ruido de lectura,
- velocidades más altas,
- menor consumo energético,
- mejor eficiencia,
- y costes mucho más reducidos.
Gracias a ellos, hoy es posible realizar astrofotografía avanzada con una calidad impensable hace apenas unas décadas.
Pero para entender realmente cómo funciona una cámara astronómica, primero debemos comprender qué ocurre dentro de cada píxel.

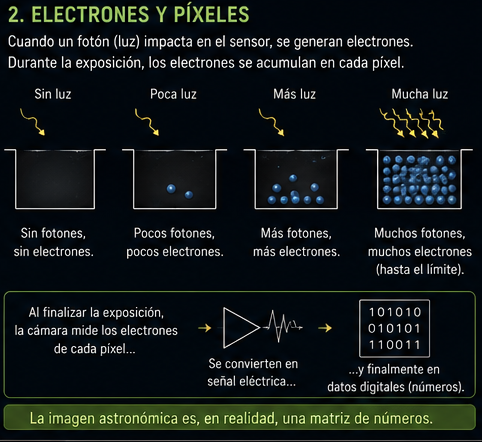

Cuando un fotón impacta sobre el sensor, ocurre algo muy importante: se genera una pequeña carga eléctrica.
En otras palabras, la luz se transforma en electrones.
Cada píxel actúa como un pequeño depósito donde esos electrones van acumulándose durante la exposición. Cuantos más fotones llegan al píxel, más electrones se generan.
La idea puede imaginarse como una colección de vasos recogiendo lluvia.
- Poca lluvia: poca agua acumulada.
- Mucha lluvia: más agua acumulada.
En el sensor ocurre exactamente lo mismo:
- poca luz → pocos electrones,
- mucha luz → muchos electrones.
Al finalizar la exposición, la cámara mide cuántos electrones hay almacenados en cada píxel y convierte esa información en valores digitales.
Y ahí aparece una de las ideas más importantes de toda la astrofotografía: la cámara no almacena imágenes; almacena medidas de luz.
Cada píxel contiene simplemente un número que representa cuánta señal luminosa se ha registrado en esa pequeña región del sensor.
Por eso las imágenes astronómicas son, en realidad, enormes matrices de datos numéricos.
Posteriormente, el software interpreta esos valores y los transforma en una representación visual.
Todo el color, contraste y detalle que vemos en una imagen final nace a partir de esas pequeñas cantidades de carga eléctrica acumuladas píxel a píxel.

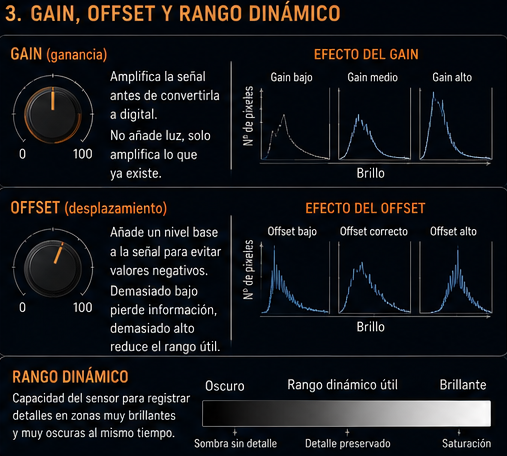

3.3 Gain, offset y rango dinámico
Una vez que el sensor ha convertido la luz en electrones, la cámara debe transformar esa señal en datos digitales utilizables.
Y aquí aparecen tres conceptos fundamentales:
- gain,
- offset,
- y rango dinámico.
Son términos muy técnicos, pero detrás de ellos se esconden ideas bastante intuitivas.
Gain: amplificar la señal
El gain controla cuánto se amplifica la señal electrónica procedente del sensor.
Es importante entender algo fundamental:
el gain no hace que entre más luz.
La cantidad de fotones capturada es exactamente la misma. Lo único que cambia es cómo se amplifica esa señal antes de convertirse en datos digitales.
Una analogía sencilla sería un micrófono.
Si alguien habla muy bajo, podemos aumentar la amplificación del micrófono para escuchar mejor la voz. Pero la voz original no ha cambiado. Solo estamos amplificando la señal.
Con el gain ocurre algo parecido.
Cuando aumentamos el gain:
- la imagen parece más brillante,
- la señal se amplifica antes,
- y ciertas estructuras débiles resultan más fáciles de detectar.
Pero también existen consecuencias.
Al aumentar demasiado el gain:
- las estrellas brillantes se saturan antes,
- disminuye el rango dinámico,
- y se reduce la capacidad para representar simultáneamente zonas muy brillantes y muy oscuras.
Por eso no existe un valor universal “perfecto”. Todo depende del objeto fotografiado y del tipo de imagen que queramos obtener.
Offset: evitar valores negativos
El offset es otro parámetro fundamental, aunque mucho menos conocido.
Su función es añadir un pequeño desplazamiento artificial a la señal para evitar que ciertas fluctuaciones electrónicas generen valores negativos.
La cámara no puede almacenar números negativos de forma útil en la imagen final. Por eso el offset eleva ligeramente toda la señal antes de guardarla.
Podría imaginarse como elevar el nivel mínimo del suelo para evitar que ciertas partes de la señal “caigan por debajo” de cero.
Si el offset es demasiado bajo, parte de la información oscura puede perderse. Si es excesivamente alto, se desperdicia parte del rango útil del sensor.
Rango dinámico: capturar luces y sombras al mismo tiempo
El rango dinámico representa la capacidad del sensor para registrar simultáneamente zonas muy brillantes y zonas muy débiles.
En astrofotografía esto resulta crucial.
Muchas nebulosas contienen regiones extremadamente luminosas junto a estructuras de gas casi invisibles. Lo mismo ocurre en galaxias con núcleos brillantes rodeados de brazos débiles y delicados.
Un buen rango dinámico permite conservar detalle en ambas zonas al mismo tiempo.
Cuando el rango dinámico es insuficiente:
- las estrellas brillantes se “queman”,
- los núcleos se saturan,
- o las zonas débiles desaparecen completamente.
Parte del arte de la astrofotografía consiste precisamente en equilibrar señal, saturación y rango dinámico para conservar la máxima cantidad posible de información real.

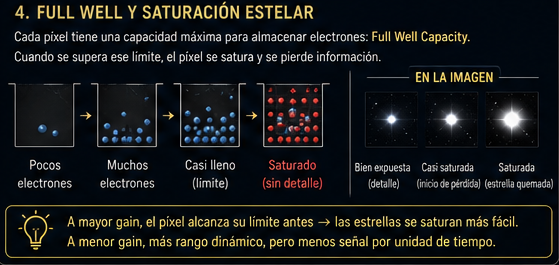

3.4 Full well y saturación estelar
Cada píxel del sensor tiene una capacidad máxima para almacenar electrones.
Ese límite recibe el nombre de full well capacity.
La idea es muy sencilla: un píxel funciona como un recipiente. Mientras recibe luz, va acumulando electrones. Pero llega un momento en que ya no puede almacenar más.
El recipiente se llena.
Cuando eso ocurre, el píxel se satura.
Y la saturación tiene consecuencias importantes en la imagen final.
Las estrellas más brillantes empiezan a perder detalle y terminan convirtiéndose en zonas completamente blancas sin información interna. Es lo que habitualmente se conoce como estrellas quemadas.
La saturación es especialmente delicada en astrofotografía porque muchos objetos contienen diferencias enormes de brillo.
Una nebulosa tenue puede convivir junto a estrellas extremadamente luminosas. Capturar correctamente ambas cosas al mismo tiempo no siempre resulta fácil.
Además, el gain influye directamente sobre este comportamiento.
Cuanto mayor es el gain, antes parece llenarse el “recipiente digital” del píxel. Por eso configuraciones con gain alto pueden saturar estrellas con más facilidad.
Comprender la relación entre full well, gain y rango dinámico es esencial para aprender a exponer correctamente.
Porque en astrofotografía no se trata simplemente de captar más luz.
Se trata de capturar la mayor cantidad posible de información útil sin destruir las estructuras más brillantes de la imagen.

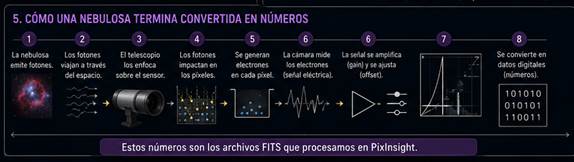

3.5 Cómo una nebulosa termina convertida en números

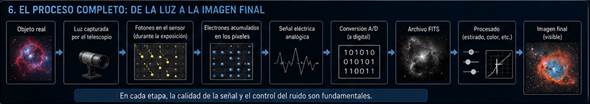

Toda imagen astronómica sigue, en el fondo, una cadena de transformación extraordinaria.
- Primero, una nebulosa emite fotones al espacio.
- Después, algunos de esos fotones recorren enormes distancias hasta alcanzar nuestro telescopio.
- La óptica concentra esa luz sobre el sensor.
- Los fotones impactan sobre los píxeles y generan electrones.
- La cámara mide cuántos electrones se han acumulado en cada píxel.
- La señal se amplifica mediante el gain.
- El offset ajusta el nivel base de la señal.
- Y finalmente, todo se convierte en datos digitales almacenados en un archivo.
Eso es realmente una imagen astronómica.
No una fotografía convencional, sino una representación numérica de luz extremadamente débil procedente del universo.
PixInsight y otros programas de procesado trabajan precisamente sobre esos números.
Cuando estiramos una imagen, aumentamos contraste o reducimos ruido, no estamos modificando “una foto” en el sentido tradicional. Estamos reinterpretando información luminosa real capturada por el sensor.
Por eso la astrofotografía se encuentra en un territorio único entre ciencia, ingeniería y arte visual.
Porque detrás de cada imagen terminada existe un proceso fascinante:transformar unos pocos fotones llegados desde las profundidades del cosmos en una imagen capaz de revelar estructuras invisibles para el ojo humano.
