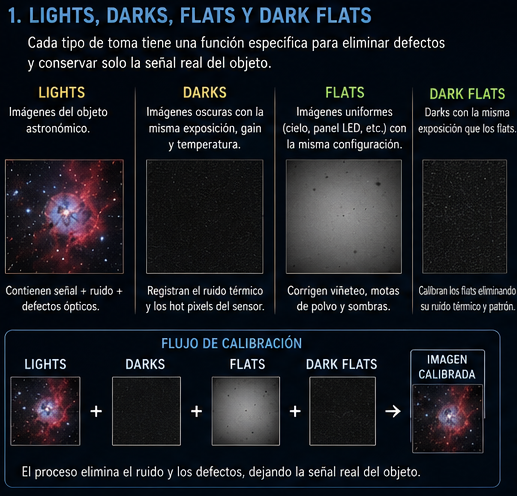

4.1 Lights, darks, flats y dark flats
Cuando alguien empieza en astrofotografía suele pensar que la parte importante ocurre durante el procesado. Sin embargo, la realidad es muy distinta.
La calidad de una imagen astronómica depende enormemente de cómo fue capturada.
El procesado puede revelar información, mejorar contraste o reducir ruido, pero no puede recuperar datos que nunca llegaron al sensor. Por eso la adquisición es el verdadero punto de partida de toda buena astrofotografía.
Y aquí aparecen cuatro tipos fundamentales de imágenes:
- lights,
- darks,
- flats,
- y dark flats.
Cada una cumple una función distinta dentro del flujo de trabajo.
Lights: las imágenes reales del cielo
Los lights son las capturas principales del objeto astronómico.
Son las fotografías donde realmente aparece la señal procedente de la nebulosa, galaxia o cúmulo que estamos intentando registrar.
Pero los lights contienen mucho más que el objeto.
En ellos también aparecen:
- ruido térmico,
- contaminación lumínica,
- viñeteo,
- motas de polvo,
- gradientes del cielo,
- imperfecciones ópticas,
- y ruido electrónico del sensor.
La imagen astronómica nace mezclada con todos esos elementos.
Por eso la adquisición moderna no consiste simplemente en “hacer fotos”, sino en construir un conjunto de datos capaz de separar señal útil de defectos no deseados.
Darks: fotografiar la oscuridad
Los darks son imágenes tomadas con la cámara completamente tapada.
A primera vista parece absurdo: ¿para qué hacer fotografías sin luz?
Precisamente porque incluso sin recibir luz, el sensor sigue generando señal.
El calor produce movimiento electrónico interno dentro del sensor, y eso crea ruido térmico y píxeles brillantes falsos llamados hot pixels.
Los darks permiten registrar ese comportamiento interno del sensor para poder eliminarlo posteriormente durante la calibración.
Para que funcionen correctamente deben realizarse:
- con la misma exposición,
- la misma temperatura,
- el mismo gain,
- y la misma configuración que los lights.
En cierto modo, los darks son un mapa del ruido propio de la cámara.
Flats: corregir imperfecciones ópticas
Los flats son probablemente las imágenes más incomprendidas por quienes empiezan en astrofotografía. Y, al mismo tiempo, una de las herramientas más importantes de todo el flujo de trabajo.
Su función es corregir defectos ópticos y variaciones de iluminación.
Entre ellos:
- motas de polvo,
- sombras internas,
- viñeteo,
- y diferencias de iluminación entre el centro y los bordes de la imagen.
El viñeteo es especialmente común en sistemas ópticos complejos. Se produce cuando las esquinas del sensor reciben menos luz que la zona central.
Los flats permiten medir exactamente cómo se distribuye esa iluminación desigual.
Para realizarlos se ilumina uniformemente el sensor manteniendo exactamente la misma configuración óptica utilizada durante la captura de los lights.
Y aquí existe una regla fundamental: nada debe moverse entre lights y flats.
Cualquier cambio en el enfoque, orientación o posición del tren óptico puede alterar completamente el resultado.
Dark flats: calibrar los flats correctamente
Los dark flats cumplen una función muy específica: calibrar correctamente los flats.
Son exposiciones oscuras realizadas con el mismo tiempo de exposición que los flats.
En cámaras CMOS modernas suelen ofrecer mejores resultados que los antiguos bias, especialmente porque muchos sensores actuales presentan comportamientos electrónicos complejos en exposiciones extremadamente cortas.
Por eso el flujo moderno de calibración suele basarse en:
- lights,
- darks,
- flats,
- y dark flats.
La combinación de todos ellos permite construir una imagen mucho más limpia y precisa antes incluso de comenzar el procesado.
Muchas veces el límite real de una astrofotografía no está en la cámara ni en el telescopio. Está en la atmósfera.
Aunque el cielo parezca completamente despejado, el aire nunca permanece inmóvil. Corrientes térmicas, capas atmosféricas y turbulencias generan pequeñas distorsiones que afectan continuamente a la luz procedente de los objetos celestes.

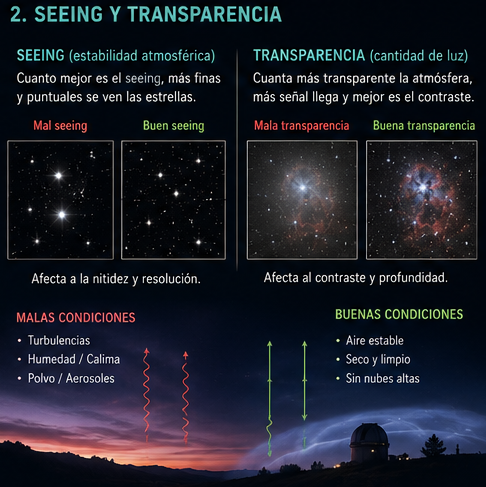

Aquí aparecen dos conceptos fundamentales:
- seeing
- transparencia.
Seeing: la estabilidad del aire
El seeing describe la estabilidad atmosférica.
Cuando el seeing es malo, las estrellas parecen “hervir”, vibrar o deformarse ligeramente. La atmósfera actúa como una capa turbulenta que distorsiona continuamente la imagen.
Eso reduce nitidez y detalle fino.
En fotografía planetaria el seeing resulta absolutamente crítico, porque limita directamente la resolución alcanzable. Pero también afecta enormemente al cielo profundo, especialmente en sistemas de focal larga.
Muchas veces el telescopio sería capaz de resolver más detalle… pero la atmósfera no lo permite.
Transparencia: cuánta luz atraviesa realmente el cielo
La transparencia mide algo diferente.
No describe la estabilidad del aire, sino la cantidad de luz que consigue atravesar la atmósfera.
Puede existir una noche con seeing excelente pero mala transparencia debido a:
- humedad,
- polvo en suspensión,
- aerosoles,
- contaminación,
- calima,
- o nubes altas casi invisibles.
Cuando la transparencia empeora:
- el fondo del cielo se vuelve más brillante,
- disminuye el contraste,
- y la señal útil llega más debilitada.
La diferencia entre una noche transparente y otra mediocre puede ser enorme, incluso utilizando exactamente el mismo equipo.

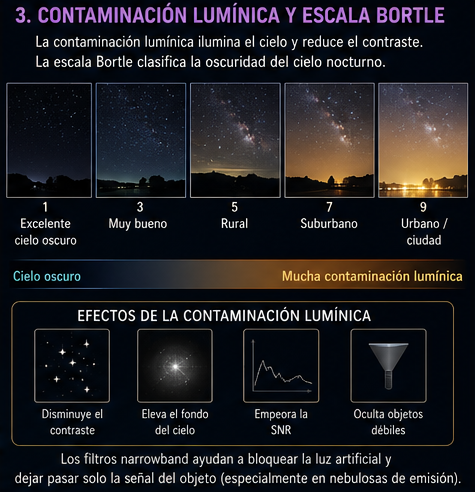

4.3 Contaminación lumínica y escala Bortle
Uno de los grandes enemigos de la astrofotografía moderna es la contaminación lumínica.
Las luces artificiales elevan el brillo del cielo nocturno y dificultan enormemente detectar señales débiles procedentes del universo.
El problema no es solo visual. Un fondo más brillante reduce contraste y empeora la relación señal/ruido.
Y cuanto más débil es el objeto fotografiado, más grave resulta el problema.
La escala Bortle
Para clasificar la oscuridad del cielo se utiliza habitualmente la escala Bortle.
Esta escala divide los cielos nocturnos en distintos niveles según su grado de contaminación lumínica.
De forma simplificada:
- Bortle 1 representa un cielo excepcionalmente oscuro,
- mientras que Bortle 9 corresponde a entornos urbanos extremadamente iluminados.
La diferencia entre ambos mundos es enorme.
En cielos realmente oscuros aparecen estructuras invisibles desde ciudad:
- polvo galáctico,
- nebulosas débiles,
- regiones oscuras,
- y enormes cantidades de estrellas.
La calidad del cielo influye muchísimo más de lo que muchos principiantes imaginan.
En ocasiones, una sola hora bajo un cielo excelente puede producir mejores resultados que muchas horas desde un entorno contaminado.
El papel de los filtros modernos
Aun así, la astrofotografía actual dispone de herramientas muy potentes para combatir parcialmente la contaminación lumínica.
Los filtros narrowband y dual band permiten aislar determinadas longitudes de onda emitidas por nebulosas de emisión, bloqueando gran parte del fondo del cielo y de la luz artificial.
Gracias a ellos, hoy es posible capturar nebulosas espectaculares incluso desde entornos relativamente contaminados o con presencia lunar.
Sin embargo, ningún filtro puede reemplazar completamente un cielo oscuro.
La oscuridad sigue siendo uno de los recursos más valiosos de toda la astrofotografía.

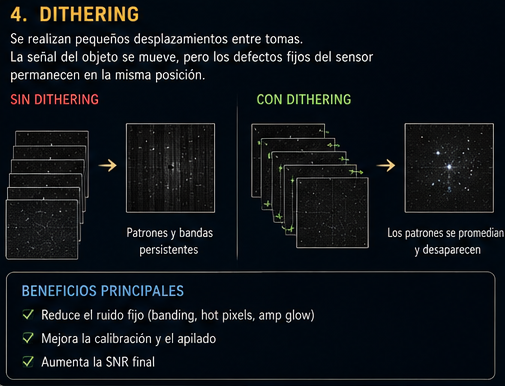

El dithering es una de las técnicas más importantes y, al mismo tiempo, más desconocidas para muchos principiantes.
Su funcionamiento parece simple: entre una exposición y la siguiente, la montura realiza pequeños desplazamientos muy ligeros del encuadre.
Pero detrás de esa idea aparentemente sencilla se esconde una enorme ventaja matemática.
La señal real del objeto cambia de posición ligeramente entre tomas. Sin embargo, muchos defectos del sensor permanecen exactamente en el mismo lugar.
Eso permite que, durante el apilado:
- la señal astronómica pueda alinearse correctamente,
- mientras que gran parte del ruido fijo y los patrones repetitivos se reduzcan enormemente.
El dithering ayuda especialmente a combatir:
- walking noise,
- bandas,
- patrones repetitivos,
- ruido estructurado,
- y defectos persistentes del sensor.
Sin dithering, incluso una integración larga puede mostrar estructuras artificiales difíciles de eliminar durante el procesado.
Por eso esta técnica se ha convertido en una herramienta prácticamente imprescindible en la astrofotografía moderna.

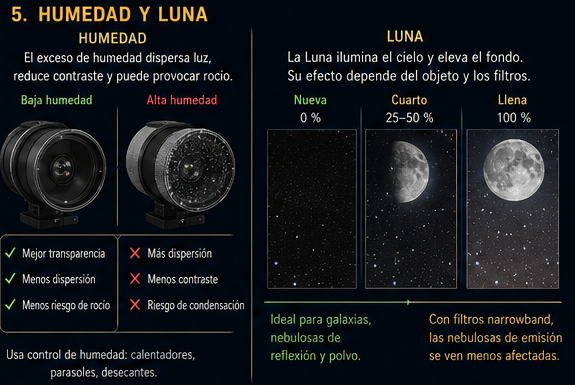

La atmósfera no solo afecta mediante seeing o transparencia. También existen otros factores ambientales capaces de transformar completamente una sesión de captura.
Dos de los más importantes son:
- la humedad
- y la Luna.
Humedad: el enemigo silencioso
La humedad afecta mucho más de lo que suele parecer al principio.
Cuando aumenta, la atmósfera dispersa más luz y reduce contraste. Además, potencia enormemente los efectos de la contaminación lumínica.
Pero el problema más evidente aparece en forma de condensación.
El rocío puede formarse sobre:
- correctores,
- lentes,
- filtros,
- cámaras,
- y superficies ópticas.
Y basta una fina capa de humedad para destruir completamente la calidad de una imagen.
Por eso el control térmico se ha convertido en parte habitual de muchos equipos astronómicos modernos.
La Luna: contaminación lumínica natural
La Luna es, esencialmente, una gigantesca fuente de contaminación lumínica natural.
Cuando está brillante eleva el fondo del cielo y reduce el contraste, dificultando especialmente la captura de objetos débiles.
Sin embargo, no afecta por igual a todos los tipos de objetos.
Las nebulosas de emisión fotografiadas con filtros narrowband suelen tolerar bastante bien la presencia lunar. En cambio:
- galaxias,
- nebulosas de reflexión,
- polvo interestelar,
- y objetos de bajo contraste
se ven mucho más perjudicados.
Por eso la planificación astronómica resulta tan importante.
Comprender qué condiciones favorecen cada tipo de objeto permite aprovechar mucho mejor cada noche de captura.
Porque una buena imagen astronómica no nace únicamente del procesado.
Nace mucho antes: en el momento de capturar correctamente la luz del cielo.
