La óptica: controlar el viaje de la luz
Uno de los primeros conceptos que aparecen en astrofotografía es la distancia focal. Y también uno de los más malinterpretados.
Mucha gente piensa que la focal simplemente “acerca” los objetos. Pero en realidad hace algo mucho más importante: determina cuánto cielo puede capturar el sistema óptico y cómo se distribuye la luz sobre el sensor.
La distancia focal representa la distancia a la que el telescopio concentra la luz procedente del infinito hasta formar una imagen enfocada. Se mide en milímetros.
Y aunque pueda parecer un dato puramente técnico, influye directamente en el aspecto final de las imágenes.

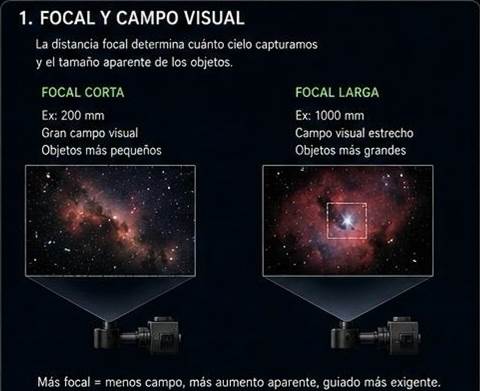

Focal corta: más cielo, menos aumento aparente
Los sistemas de focal corta ofrecen campos visuales amplios.
Permiten capturar grandes regiones del cielo:
- nebulosas extensas,
- campos estelares,
- regiones completas de la Vía Láctea,
- o grandes estructuras de gas interestelar.
La imagen cubre mucho cielo, pero los objetos aparecen relativamente pequeños.
Además, los sistemas de focal corta suelen resultar más tolerantes con:
- seguimiento,
- guiado,
- seeing,
- y errores mecánicos.
Por eso muchos equipos de iniciación utilizan focales moderadas o cortas.
Focal larga: más detalle, menos campo
A medida que aumenta la focal, el campo visual se reduce.
El objeto ocupa una región mayor del sensor y aparecen más detalles finos. Esto resulta especialmente útil en:
- galaxias pequeñas,
- nebulosas planetarias,
- fotografía lunar,
- y planetaria.
Pero también aparecen nuevos problemas.
Cuanta más focal tiene el sistema:
- más crítico se vuelve el guiado,
- más afecta la turbulencia atmosférica,
- y más visibles resultan los errores ópticos y mecánicos.
La focal larga exige mucho más control técnico.
En astrofotografía avanzada, la distancia focal no es simplemente una cifra: define completamente el comportamiento del sistema.
Tan importante como la focal es la relación focal, habitualmente representada mediante la expresión f/.
La relación focal se calcula dividiendo la distancia focal entre la apertura del telescopio.
Este valor determina algo fundamental: la rapidez óptica del sistema.
Telescopios rápidos y telescopios lentos
Un sistema con una relación focal baja —por ejemplo f/2, f/4 o f/5— se considera rápido.
Eso significa que concentra la luz sobre el sensor de forma muy eficiente y necesita menos tiempo de exposición para alcanzar un determinado nivel de señal.
Por eso los sistemas rápidos resultan especialmente populares en astrofotografía de nebulosas y cielo profundo.
En cambio, sistemas como f/10 o superiores son ópticamente más lentos.
No significa que sean peores. Significa simplemente que necesitan más tiempo para acumular la misma cantidad de señal.
A cambio, suelen ofrecer:
- más aumento aparente,
- mayor escala de imagen,
- y más capacidad para resolver objetos pequeños.
La relación focal influye enormemente en:
- tiempo de exposición,
- relación señal/ruido,
- facilidad de guiado,
- y tipo de objetos más adecuados para cada equipo.
La velocidad óptica y el tiempo
Uno de los aspectos más importantes es comprender que pequeñas diferencias en relación focal producen cambios enormes en tiempo de integración necesario.
Un sistema f/5 puede capturar señal mucho más rápidamente que uno f/10.
Eso explica por qué ciertos telescopios parecen “más luminosos” para fotografía aunque visualmente no necesariamente lo sean.
La óptica no solo determina cómo vemos el universo. También determina cuánto tiempo necesitamos para registrarlo.
Pocos conceptos generan tanta confusión en astrofotografía como el backfocus.
Y, sin embargo, es absolutamente fundamental.
El backfocus representa la distancia exacta que debe existir entre determinados elementos ópticos —normalmente un reductor o corrector— y el sensor de la cámara.
Esa distancia no es arbitraria.
Los correctores y reductores están diseñados para trabajar en una geometría concreta. Si el sensor se coloca demasiado cerca o demasiado lejos, empiezan a aparecer defectos ópticos.
Cuando el backfocus es incorrecto
Un backfocus incorrecto puede provocar:
- estrellas deformadas,
- esquinas defectuosas,
- curvatura de campo,
- pérdida de nitidez,
- y formas extrañas en los bordes de la imagen.
Lo interesante es que muchos problemas que parecen “errores de procesado” en realidad son problemas geométricos de backfocus.
En sistemas ópticos complejos, incluso unos pocos milímetros pueden marcar diferencias visibles.
Por eso el tren óptico completo debe calcularse cuidadosamente.
Cada elemento añade distancia:
- adaptadores,
- filtros,
- ruedas portafiltros,
- OAG,
- espaciadores,
- y cámaras.
Todo influye.
Y en muchos casos, encontrar el backfocus óptimo requiere pruebas muy precisas.
La óptica astronómica rara vez es perfecta por sí sola.
Por eso muchos sistemas utilizan elementos adicionales llamados reductores y correctores.
Reductores focales
Un reductor focal disminuye la distancia focal efectiva del sistema.
Eso produce varios efectos simultáneos:
- aumenta el campo visual,
- reduce la relación focal,
- y hace el sistema ópticamente más rápido.
En otras palabras: el telescopio captura más cielo y acumula señal más deprisa.
Por eso los reductores son extremadamente populares en astrofotografía de cielo profundo. Sin embargo, también introducen nuevas exigencias ópticas.
Al reducir la focal:
- el backfocus se vuelve mucho más crítico,
- aumentan ciertas aberraciones si el ajuste no es correcto,
- y las esquinas del sensor se vuelven más delicadas.
Correctores ópticos
Los correctores intentan solucionar defectos inherentes a ciertos diseños ópticos.
Por ejemplo:
- correctores de coma,
- correctores de campo,
- o sistemas híbridos reductor-corrector.
Su objetivo es mejorar la calidad estelar y mantener estrellas puntuales en todo el sensor.
Especialmente en sensores modernos grandes y de alta resolución, estas correcciones ópticas resultan esenciales.
Porque cuanto mejor es el sensor, más visibles se vuelven los defectos ópticos.

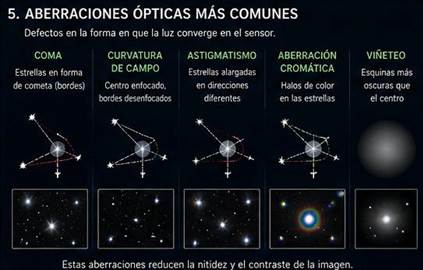

Toda óptica real presenta imperfecciones.A esas imperfecciones las llamamos aberraciones ópticas.
Son defectos en la forma en que la luz converge sobre el sensor.Y muchas veces constituyen el verdadero límite de calidad de una imagen astronómica.
Coma
La coma produce estrellas deformadas con forma de pequeñas cometas, especialmente hacia los bordes del encuadre.
Es muy habitual en ciertos diseños ópticos, especialmente en telescopios Newton sin corrector.
Curvatura de campo
En este caso, el centro de la imagen puede aparecer perfectamente enfocado mientras los bordes quedan desenfocados.
El sensor es plano, pero la imagen proyectada por la óptica no siempre lo es.
Astigmatismo
El astigmatismo produce estrellas alargadas cuya orientación cambia según la posición dentro del campo.
Puede confundirse fácilmente con otros problemas ópticos o mecánicos.
Aberración cromática
Aparece cuando distintas longitudes de onda no enfocan exactamente en el mismo punto.
Produce halos o bordes de color alrededor de las estrellas.
Es especialmente visible en sistemas refractores simples.
Viñeteo
El viñeteo ocurre cuando las esquinas reciben menos luz que el centro de la imagen.
Puede deberse a:
- limitaciones ópticas,
- reductores,
- adaptadores,
- o elementos mecánicos que bloquean parcialmente el haz de luz.
Aunque posteriormente pueda corregirse mediante flats, sigue siendo una consecuencia directa de cómo viaja la luz por el sistema óptico.

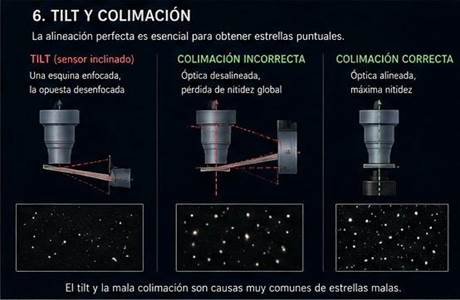

Existen dos problemas especialmente frecuentes en astrofotografía avanzada: el tilt y la colimación.
Ambos afectan enormemente a la calidad final de la imagen.
Y ambos suelen resultar frustrantes porque muchas veces generan defectos difíciles de interpretar.
Tilt: cuando el sensor no está perfectamente alineado
El tilt aparece cuando el sensor no queda completamente perpendicular al eje óptico.
Eso provoca que distintas zonas del sensor enfoquen de forma diferente.
El resultado típico es muy reconocible:
- una esquina aparece perfecta,
- mientras otra muestra estrellas deformadas o desenfocadas.
El tilt suele estar relacionado con:
- adaptadores mecánicos,
- peso excesivo,
- trenes ópticos largos,
- o pequeñas flexiones estructurales.
Y cuanto mayor es la resolución del sistema, más visible se vuelve.
Colimación: alinear correctamente la óptica
La colimación consiste en alinear correctamente todos los elementos ópticos del telescopio.
En sistemas con espejos —como Schmidt-Cassegrain o Newton— esto resulta absolutamente crítico.
Si la colimación es incorrecta:
- disminuye la nitidez,
- empeora el contraste,
- aparecen estrellas deformadas,
- y se pierde resolución real.
En fotografía planetaria, una mala colimación puede destruir completamente el detalle fino.
Pero incluso en cielo profundo afecta enormemente a la calidad estelar y a la resolución alcanzable.
La luz como un viaje controlado
A medida que se avanza en astrofotografía aparece una idea cada vez más evidente:
la calidad final de la imagen depende enormemente de cómo viaja la luz desde el objeto astronómico hasta el sensor.
Cada elemento óptico modifica ese recorrido:
- la focal cambia la escala,
- la relación focal altera la velocidad del sistema,
- los reductores modifican el campo,
- las aberraciones deforman la luz,
- el tilt rompe la geometría,
- y la colimación determina la precisión global del sistema.
La astrofotografía avanzada consiste, en gran medida, en aprender a controlar ese viaje.
Porque al final, toda imagen astronómica depende de algo extraordinariamente delicado:guiar correctamente unos pocos fotones a través de un sistema óptico complejo hasta hacerlos coincidir exactamente sobre un pequeño píxel electrónico.
